強度的量測 Almen Gage

珠擊強度是噴射流能量的量測、這是一個確認工作程序可靠性重要的方法、射流的能量直接和傳遞到零件上的壓縮應力是相關的、使用較大的介質和或是增加噴射流的速度能提高應力的強度、同時要考慮到衝擊的角度和珠擊介質等其。

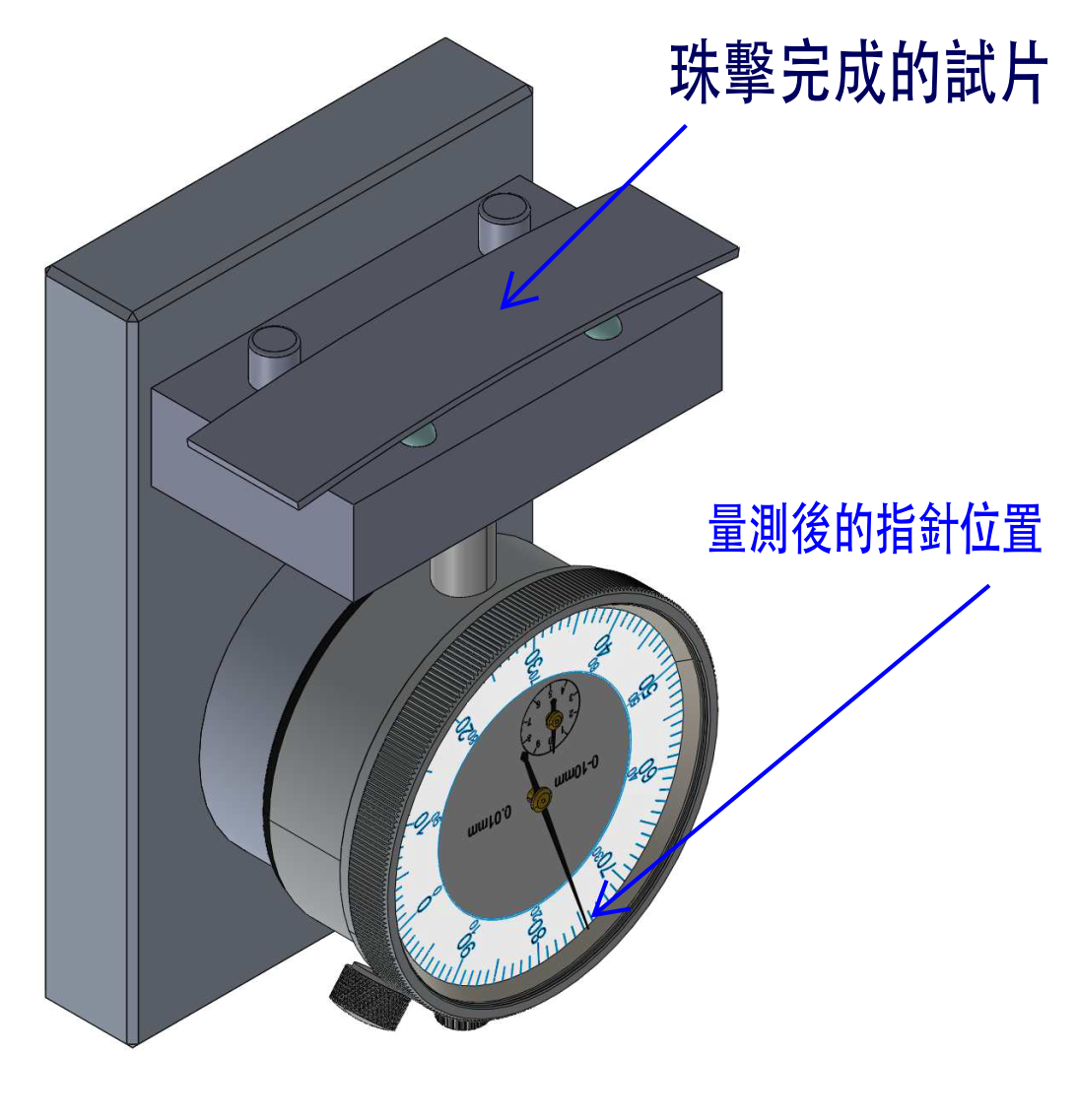

早期是沒有工具和儀器可以來直接測量強度的值，所以只能使用亞侖試片來確定強度的值確認壓縮應力的可靠性。用亞侖試片來做珠擊可靠度的確認是最方便即快速及便宜的一種強度量測的方式。右圖為指針式的亞侖量規亦有數位式量規。

亞侖試片及量規的基本操作是先將量規歸零，拿一片試片放在量規的四個硬化鋼珠上，將試片置中同時一側推向定位桿側，旋轉量表外側的數字轉盤讓指針和數字零重疊，此動作要多作幾次碓認指針歸零，

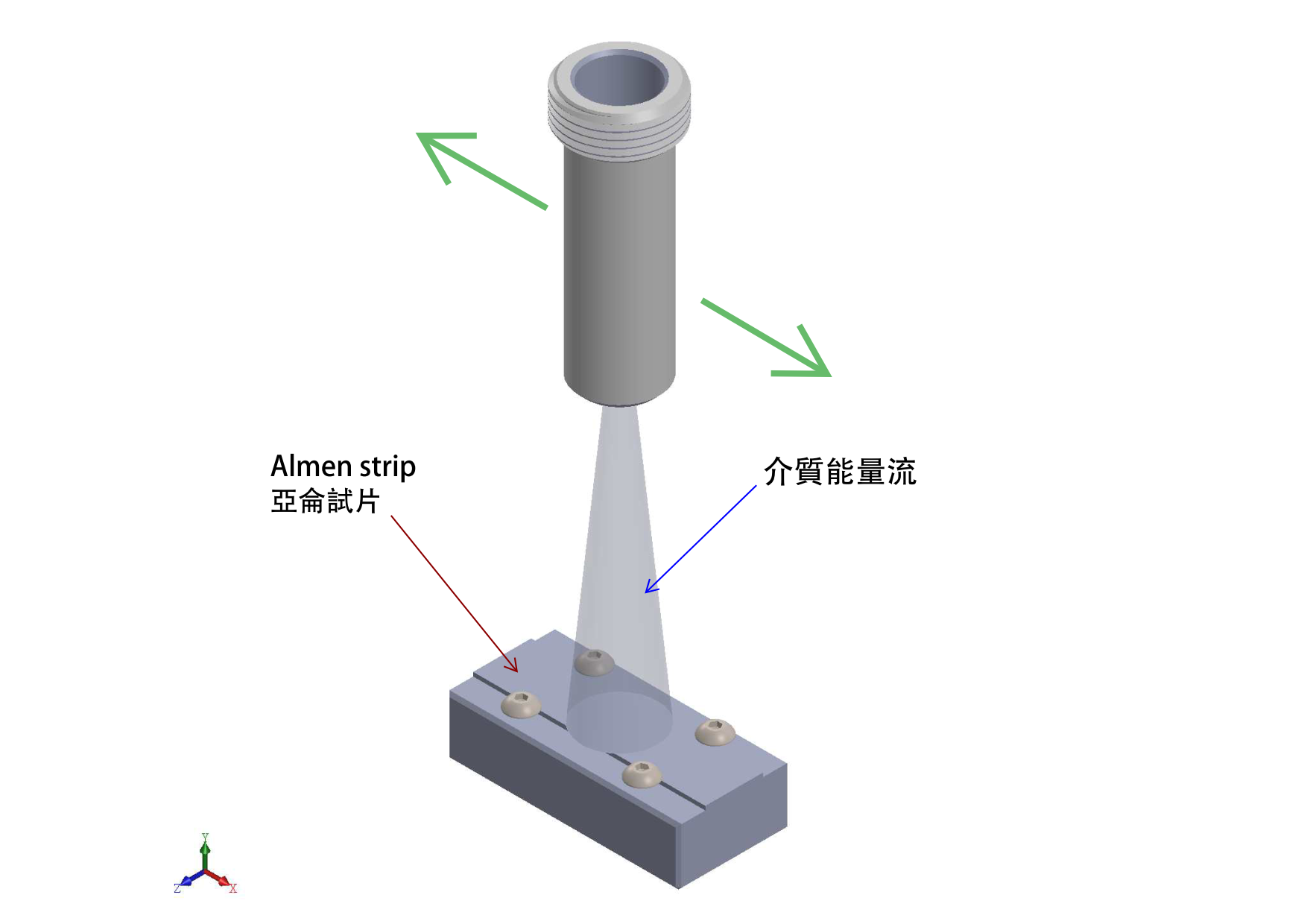

接著把亞侖試片 Almen strip 利用試片固定座上的四個螺絲鎖緊在固定座上，再利用噴氣式或輪甩的方式將介質均勻的推送到試片上，借用介質的動能將能量轉換到試品上，使試品產生應變的變化，當珠擊作業完成後因試片被固定在固定座上所以還是處於平整的狀態，量測時將固定座上的四個螺絲放鬆(螺絲要多鬆開一點)，此時試片會因應變能的關係在珠擊面上型成凸型的圓弧狀，取出試片再次的放在量規上，同樣的要對正，對正完後看看指針的位置指向多少數字，如果數字為25即代表此試片的對應值為 0.025，前篇文章有提到 "A"、"C"、"N" 三種Almen strip 此時如果是 "A" 代號試片即將 A 代入即成為日 0.025 A此時要注意量規的單位，如果是英呎的數字後面要加上英吋的代號即為 0.001" A，如果是公制的可以不用加代號，代號沒看對可是差很多的喔!
