珠擊的兩個重要參數：覆蓋率及珠擊強度，覆蓋率是以珠擊面的百分比來計算的但強度卻無法定義，如何確認一個元件所須的珠擊強度呢？亞侖試片成為間接量測元件珠擊所須的重要工具。 |
||
| 如何運用亞侖試片來測定強度？試片的弧高的變化為重要的計算數據，弧高的變化是依珠擊時間的長度而產生不同的高度，初始時弧高的變化強烈，隨著時間的增加弧高的變化趨向緩慢的增長，因此時間T 和弧高的變化構成珠擊強度曲線被稱為“飽和曲線“，珠擊強度是這條曲線上的一個特定弧高，此弧高位置稱為飽和強度。 | ||
|

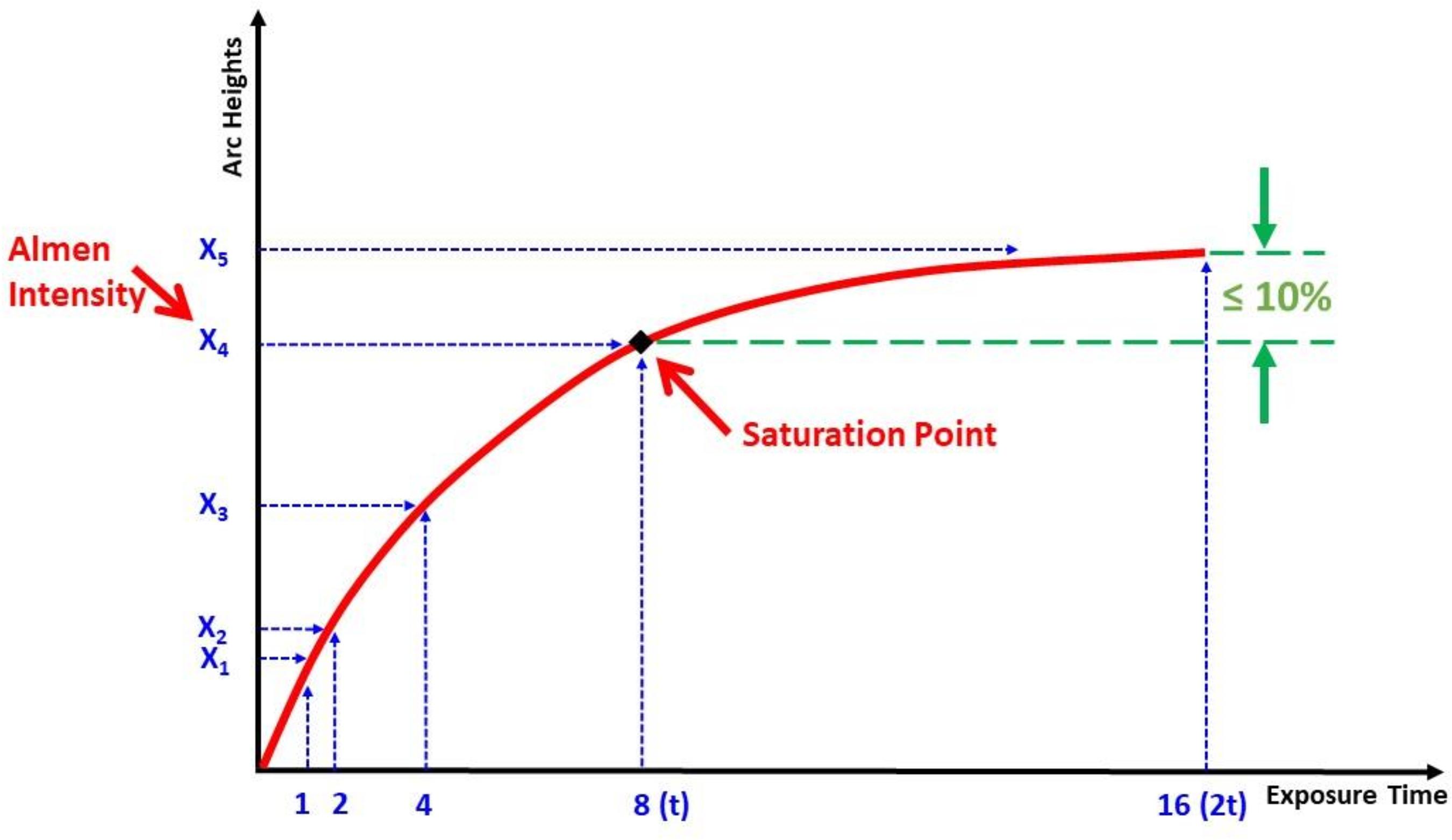

為了確保珠擊強度的一致性，工業上會建立 飽和曲線（Saturation Curve）。其繪製步驟如下： 1. 進行多次測試 • 透過不同的 珠擊時間（Exposure Time），對多組 Almen 試片 進行測試。 •每次測試後，測量 弧高度（Arc Height），即試片彎曲的程度。 2. 繪製飽和曲線 •Y 軸（垂直）：弧高度（mm）。 •X 軸（水平）：珠擊時間（秒）。 • 連接數據點時須畫出平滑曲線，而非直線連接點位。 3. 飽和點的判定 飽和點（Saturation Point） 是指 當珠擊時間加倍時，弧高度增長 ≤10%，此時的強度值即為 飽和強度。 |
|
||
|
|
飽和強度的定義為當珠擊時間T 加倍而弧高H 的增加量為10%時在曲線上所得到的位置即為飽和強度，此方式為業界標準的定量。 珠擊強度曲線是一個“連續函數”並且具有將弧高與珠擊時間相關的相應方程式。 使用標準化量具和程序隨著珠擊時間來監控弧高的變化。 |
|
強度與覆蓋率的區別 在珠擊過程中，常常會混淆 強度（Intensity） 和 覆蓋率（Coverage），但兩者的概念不同： 1. 強度（Intensity） •測量 單次珠擊 作用於測試片的影響，表現為試片的 弧高度（Arc Height）。 •主要與 動能 有關，決定珠擊後材料的應變效果。 2. 覆蓋率（Coverage） • 表示 工件表面受到珠擊影響的程度。 •依靠 視覺檢查 或 影像分析 來確定工件的珠擊均勻性。
關鍵區別： •強度 ≠ 覆蓋率，可能在強度達標時，覆蓋率仍不足，需透過適當調整珠擊參數來達到最佳效果。 |
